電動アクチュエータの周波数応答とは何ですか?
産業オートメーションおよび制御システムの分野では、電動アクチュエーターが極めて重要な役割を果たします。電動アクチュエータの信頼できるサプライヤーとして、電動アクチュエータのさまざまな特性について深い知識を持つことが不可欠です。電動アクチュエータの性能の最も重要な側面の 1 つは周波数応答です。
周波数応答の基本を理解する
周波数応答は、電気アクチュエータがさまざまな周波数の入力信号に応答する方法として定義できます。これは、アクチュエータが変動する入力信号にどの程度追従できるかを示す尺度です。簡単に言うと、周期的な入力信号 (正弦波など) をアクチュエーターに適用すると、周波数応答によって、アクチュエーターの出力 (位置、速度、力など) が入力信号をどの程度正確に模倣しているかがわかります。
周波数応答を分析するには、通常、ゲインと位相シフトという 2 つの主要なパラメータを調べます。ゲインは、入力振幅に対する出力振幅の比率です。ゲインが 1 の場合、出力振幅が入力振幅と同じであることを意味します。 1 より大きいゲインは増幅を意味し、1 より小さいゲインは減衰を意味します。
一方、位相シフトは、入力信号と出力信号間の時間遅延を表します。アクチュエータが入力信号を受信すると、通常、完全に応答するまでに遅延が生じます。この遅延は度単位で測定されます。たとえば、90 度の位相シフトは、出力信号が入力信号より 4 分の 1 サイクル遅れることを意味します。
電動アクチュエータにおける周波数応答の重要性
多くの産業用途では、変化する入力信号に迅速かつ正確に応答する電動アクチュエータの能力が重要です。
-
高速動作: ロボット工学や高速機械などのアプリケーションでは、アクチュエータは入力コマンドの急速な変化に追従する必要があります。良好な周波数応答により、アクチュエータが正確かつ高速に動作できることが保証されます。たとえば、コンポーネントを迅速に取り出して配置する必要があるロボット組立ラインでは、電動アクチュエータの高周波応答により、ロボット アームが必要な速度と精度で動くことが可能になります。
-
振動と共振の回避: 周波数応答を理解すると、共振状態を回避するのに役立ちます。入力周波数がアクチュエータまたはアクチュエータが接続されている機械システムの固有周波数と一致すると、共振が発生します。これにより、過度の振動、磨耗の増加、さらにはアクチュエータの損傷につながる可能性があります。周波数応答を知ることで、エンジニアは共振周波数の外で動作するシステムを設計できます。
電動アクチュエータの周波数応答の測定
電動アクチュエータの周波数応答を測定するには、いくつかの方法があります。
-
正弦波テスト: 一般的な方法の 1 つは、異なる周波数の一連の正弦波信号をアクチュエーターに適用し、対応する出力を測定することです。各周波数のゲインと位相シフトを記録することで、周波数応答曲線をプロットできます。この曲線は、アクチュエータがさまざまな周波数でどのように動作するかを視覚的に表現します。
-
スペクトラムアナライザの使用: スペクトラム アナライザを使用して周波数応答を測定することもできます。入力信号と出力信号を周波数領域で分析し、ゲインと位相シフトを計算します。この方法は、複数の周波数を含む複雑な信号に特に役立ちます。
電動アクチュエータの周波数応答に影響を与える要因
電動アクチュエータの周波数応答に影響を与える要因はいくつかあります。
-
モーターの特性: アクチュエーターで使用されるモーターの種類と設計は、その周波数応答に大きな影響を与えます。たとえば、高性能サーボ モーターは通常、標準の DC モーターと比較してより高い周波数を処理できます。モーターのトルク - 速度特性も影響します。始動トルクが高いモーターは、入力信号の変化により速く応答できます。
-
機械システム: ギア、シャフト、ベアリングなどのアクチュエーターの機械コンポーネントは、周波数応答に影響を与える可能性があります。たとえば、ギア内の過剰な摩擦により、アクチュエータの迅速な応答能力が低下し、高周波性能の低下につながる可能性があります。可動部品の慣性も重要です。慣性が大きいシステムでは、入力信号の変化に対する応答が遅くなります。
-
制御システム：アクチュエータを動作させるための制御システムは非常に重要です。適切に設計された制御アルゴリズムにより、アクチュエータの周波数応答を改善できます。たとえば、フィードバック制御システムはアクチュエータの出力を継続的に監視し、入力信号を調整して誤差を最小限に抑えることができます。比例 - 積分 - 微分 (PID) コントローラーは、周波数応答をより適切に制御するために電動アクチュエーターで一般的に使用されます。
さまざまな業界でのアプリケーション
特定の周波数応答特性を備えた電動アクチュエータは、幅広い業界で使用されています。
-
航空宇宙産業: 航空機制御システムでは、エルロン、エレベーター、舵などの操縦翼面の位置を制御するために電動アクチュエーターが使用されます。アクチュエーターは飛行操縦中の正確な制御を保証するために高周波応答を備えている必要があります。わずかな遅れや不正確な応答が、航空機の安全に重大な影響を及ぼす可能性があります。
-
自動車産業: 自動車用途では、電動アクチュエータはスロットル制御、トランスミッションシフト制御、アクティブサスペンションシステムなどのさまざまなシステムに使用されます。たとえば、スロットル制御では、スムーズな加速と減速を確保するために、アクチュエータがドライバーの入力の変化に迅速に応答する必要があります。
-
製造業: 製造プロセスでは、電動アクチュエーターが CNC 機械、コンベア システム、および包装装置で使用されます。これらのアプリケーションでは、高品質の生産を保証するために、アクチュエーターが良好な周波数応答を備えている必要があります。たとえば、CNC マシニング センターでは、アクチュエータはプログラムされたパスに沿って切削工具を正確に移動させる必要があり、これには位置の急速な変化が伴うことがよくあります。

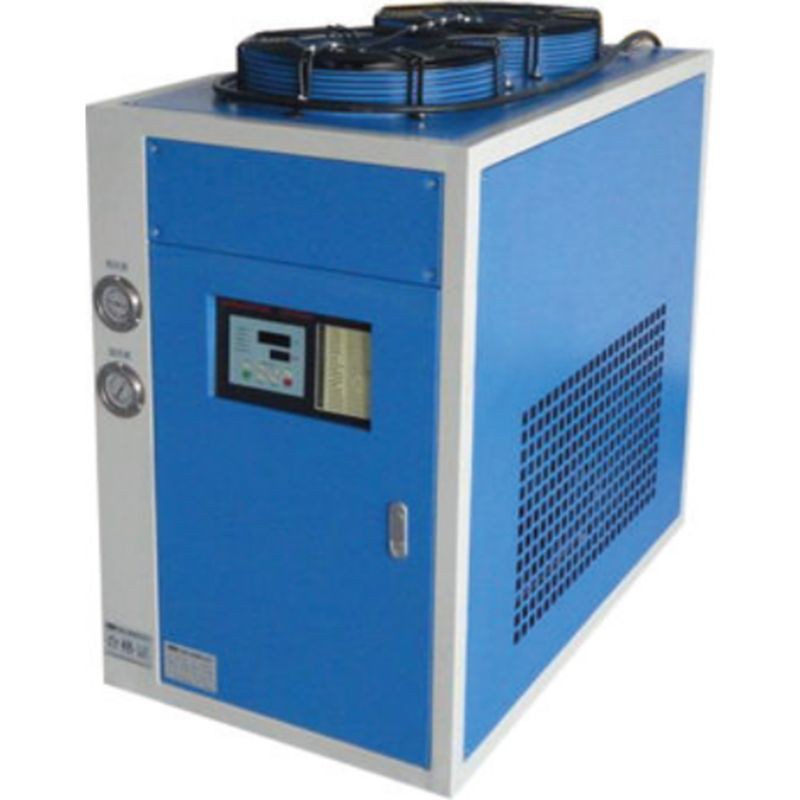

産業用セットアップの関連製品を検討する場合は、追加の機械部品にも興味があるかもしれません。アン超音波厚さ計パイプや圧力容器の完全性のチェックなど、さまざまな用途で材料の厚さを測定するために使用できます。あ圧力調整器流体システム内の圧力を一定に維持するために不可欠です。そして、産業用空気冷却装置産業用機器やプロセスの冷却に役立ち、効率的な動作を保証します。
